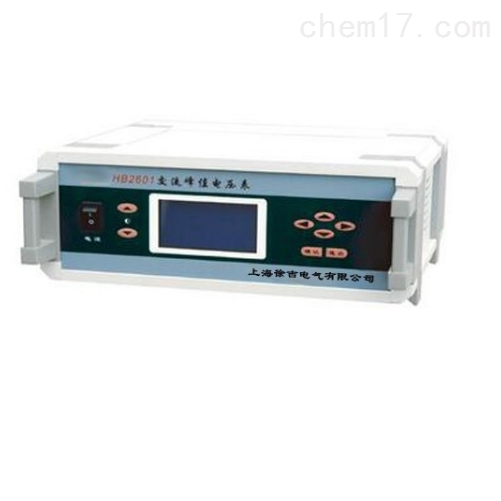

HB2601交流峰值电压表

HB2601交流峰值电压表

更新时间: 2020-03-28
浏览次数: 139
报    价: 17

HB2601交流峰值电压表采用交流采样技术,可以测量交流电压的峰值、峰峰值、有效值等参数,也可测量直流电压,采用高阻抗输入,便于和电容分压器等计量设备接口。 仪器可以设定分压比,直接显示测量电压值。

HB2601交流峰值电压表的详细资料:

HB2601 交流峰值电压表的详细介绍

HB2601交流峰值电压表采用交流采样技术,可以测量交流电压的峰值、峰峰值、有效值等参数,也可测量直流电压,采用高阻抗输入,便于和电容分压器等计量设备接口。 仪器可以设定分压比,直接显示测量电压值。

定度系数和波形误差

编辑

1.定度系数

经过同样的分析,如果峰值电压表测量被测电压的峰值为Up。按正弦有效值定度,则示值α为

即用峰值交流电压表测量非正弦交流电压时,电压表仍然可以反映出被测电压的峰值。但由于电压表刻度是以正弦波有效值定度的,它是正弦波峰值的

/

倍。因此,必须把指示值乘以

倍才能表示被测电压的峰值,而要知道被测电压的有效值时,必须根据其波形的性质,按波形换算表算出被测电压的有效值。

2.波形误差

同均值电压表测量产生波形误差一样,用峰值电压表测量非正弦波或失真的正弦波电压时,若将读数当成输入电压的有效值,也会产生波形误差。而且,峰值电压表的波形失真较大。但用峰值电压表测量正弦电压时,读数就是该正弦电压有效值。

3.误差分析

除了上面讲到的波形误差外,峰值电压表还会产生如下误差。

1)理论误差

从峰值检波器的工作波形可以看出,检波器输出电压的平均值总是略小于被测电压的峰值。而在讨论过程中,忽略了这个小的误差,此时产生的误差即为理论误差。

2)低频误差

峰值电压表通常用来测量高频电压。如果用来测量低频信号,则由于被测信号的周期大。放电时间长,会造成低频误差。

3)高频误差

高频误差是由于检波器的高频特性以及电路中各种高频参数的影响而引起的误差。

4)非线性误差

当输入信号幅度较小时,检波器工作于特性曲线的非线性区域,出现明显的非线性,导致测量误差。
