XD-PGY继电保护试验电源屏

XD-PGY继电保护试验电源屏的详细介绍

1 功能特点

1.1  用途：适用于发电厂、变电站及大中型工业企业，可作为标准的继电保护试验电源。

1.2  特点
1.2.1 采用双路电源供电，可手动、自动切换。使用接触器可带负荷切换，保证了供电的可靠性。
1.2.2 交流电源采用大容量隔离变压器，将系统电源与试验电源进行隔离，并在初级与次级之间加装屏蔽层，使试验电源免受电网暂态过程和其他谐波干扰。变压器采用△ /Y0接线方式，大大削弱了三次谐波，保证了电源质量。
1.2.3 直流电源可以连续平滑的调节电压，以适应不同试验项目的需要；
1.2.4 交流电源的控制均采用DZ47-60型自动开关，它动作迅速，寿命长，有短路、过负荷自动跳闸的功能。
1.2.5 输出交流电源装有漏电保护开关，确保试验人员的安全。该开关具有性能稳定，灵敏度高，动作可靠等优点，有短路、过负荷自动跳闸功能。
1.2.6 直流回路使用GM32M直流断路器，它动作迅速，寿命长，短路、过负荷则自动跳闸。

2  产品结构

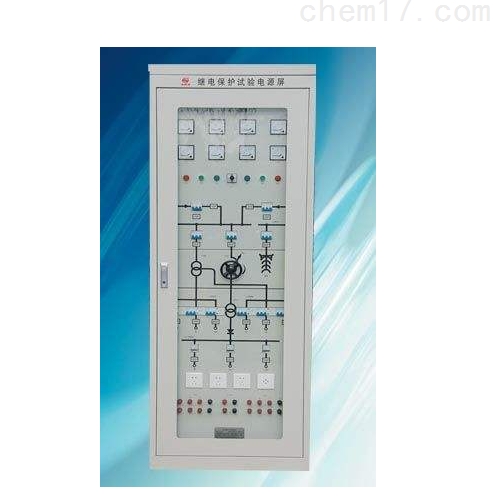

2.1  PGY-1型采用PK-10型全封闭柜式结构，前后门带锁，屏体由板材构成。整机屏面结构图见附图2。
2.2  内部主要部件有隔离变压器、三相自耦调压器、电抗器、整流器、电容器、自动空气开关、漏电保护开关、电流表、电压表等元件；
2.3  屏面绘有模拟电路，使操作人员容易识别，避免发生误操作；
2.4  仪表、指示灯、控制开关装在前面板上，输入和输出导线可通过接线柱和端子排连接。
