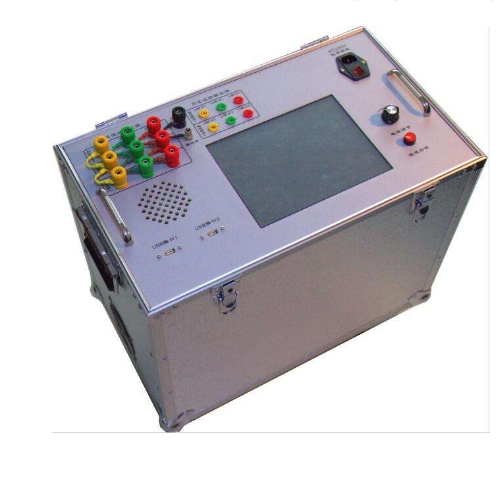

VS-8310型多功能变压器测试装置

VS-8310型多功能变压器测试装置

更新时间: 2023-11-15
浏览次数: 692
报    价: 16

VS-8310型多功能变压器测试装置是将三通道直流电阻测试仪、低电压短路阻抗测试仪、有载开关测试仪集于一体的测试大型电力变压器的设备。一机多能、*的设计使其在提高工作效率的同时,增加了人身的安全性。

VS-8310型多功能变压器测试装置的详细资料:

VS-8310型多功能变压器测试装置的详细介绍

主要特点:

1、zui突出地特点是一台仪器具有三种功能。减少了人员上下变压器接测试线的次数,提高了人身的安全性,缩短了测试时间。减少了设备携带的数量、体积和重量,减轻了劳动强度,提高了工作效率。

2、直流电阻是三相同时测试和低压自动助磁测试,节省测试时间。

3、 变压器低电压短路阻抗测试时,采用单相220V低压电源,分别对变压器的AB、BC、CA绕组自动施加电流,同步采集电压、电流数据并且自动换算出额定阻抗值和阻抗误差。

4、变压器有载开关测试时,可实现过渡波形、过渡时间、过渡电阻、三相同期性等参数的测量。

5、 大屏幕液晶显示器和触摸屏,分级式中文菜单,操作简便、快捷。

6、完善的反电势保护功能。

7、可以显示、打印、存储(可使用U盘存储)变压器的全部测试数据

VS-8310型多功能变压器测试装置产品主要技术指标

直流电阻主要技术指标

单 项 测 试

电流档位

测试范围

10A

500.0μΩ-1Ω

5A

10mΩ-4Ω

1A

1Ω-20Ω

分辨率:0.1μΩ、测试精度:0.2级

三  项 测 试

电流档位

测试范围

5A

10mΩ-4Ω

1A

1Ω-20Ω

分辨率:0.1μΩ、测试精度:0.2级

短路阻抗主要技术指标

电压测试范围

5-400V

测量精度

0.2级

电流测试范围

0.1-10A

测量精度

0.2级

VS-8310型多功能变压器测试装置有载开关主要技术指标:

输出电流

0.4A

过渡时间范围

0-200ms

电阻分辨率

0.01Ω

过渡电阻精度

±(5%+0.2Ω)

过渡电阻范围

1Ω-30Ω

同期时间精度

0.1 ms

体积:420mm×300mm×280mm

工作电源:AC220V±(5%+0.2Ω)

重量:16Kg

工作温度:-10-50

环境湿度:85%RH
