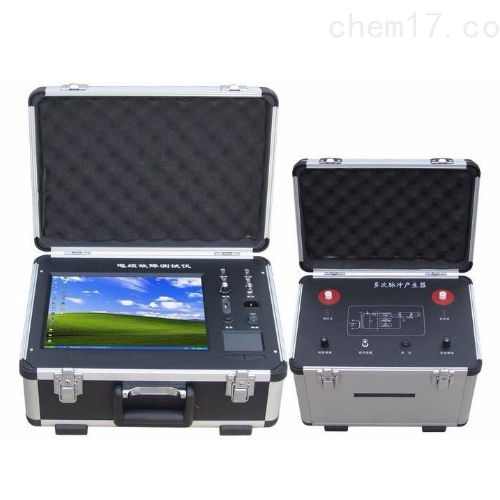

VS-620型电缆故障测试仪

VS-620型电缆故障测试仪

更新时间: 2020-03-28
浏览次数: 98
报    价: 14

VS-620型电缆故障测试仪是迎合工业级电力行业方案和IT时代的快速发展,将原来的局限性用工控嵌入式计算机平台系统、网络服务业务、USB通信技术系统化,极大提高了仪器的使用功能和利用价值以及便捷的现场环境操作。特别对于日益增多的地埋电缆资料提供了一套独有的管理软件。整套系统满足中华人民共和国电力行业标准《DL/T849.1~ DL/T849.3-2004》电力设备专用测试

VS-620型电缆故障测试仪的详细资料:

VS-620型电缆故障测试仪的详细介绍

一、VS-620型电缆故障测试仪产品特性:

         ◆ 国内采用工控嵌入式计算机平台系统,工业级使用环境,实现极强稳定性。锂电供电、方便现场测试。

         ◆ 国内采用12.1英寸大屏幕触摸系统,全电脑XP操作平台集成化软件,彻底告别电缆仪单片机时代,并配有电缆故障测试软件和电缆资料管理软件。

         ◆ 采用的USB通信接口,采集信号稳定,主机可自动选择zui低6.25MHz、zui高达100MHz五种采样频率,能满足不同长度电缆的测试要求,减少了粗测误差。

         ◆ 软件实现自动识别搜索,故障距离自动显示,误卡自动报警功能,同屏三区显示波形,同时实现自动和人为处理区, 同屏随机显示十个低压脉冲波形供您选择,使得对波形双重卡位操作,双游标移动可*到0.15米,提高测试精度,减少误差。

         ◆ 独特的多次脉冲法产生器设计,现场无须倒线即可完成三种方法测试,且一次放电,可得十次低压短路脉冲波形,大大降低了大振荡的干扰,多次脉冲产生器体积小,重量仅为5KG,真正实现全套设备轻便化。

         ◆ 支持开通的3G通信终端或无线上网卡,专用3G软件可实现专家远程现场实时测试技术服务,专家远程操控用户主机,给用户现场测试提供及时、准确波形分析和交流指导,使您无忧工作。

         ◆ 8G内存多类现场波形和现场实物接线图,轻轻一点即可使用,电缆资料管理软件可做完善的电缆档案管理,为电缆的维护工作和*定位提供参考和帮助。

         ◆ 关键的*定点仪部分,直接数字显示测试者离故障点距离,是国内同类定点技术的又一次创新,为快速准确查找电缆故障,减少停电损失提供了有力保障。

         ◆ 高压放电部分三种可供用户选择,国内*HP-G35高频高压电源8.4kg替换65kg试验变压器和操作箱,填补国内一项空白。

二、VS-620型电缆故障测试仪测试指标:

         1、可测试各种35KV以下不同电压等级、不同截面、不同介质及各种材质的电力电缆的各类故障,包括:开路、短路、低阻、高阻泄漏、高阻闪络性故障。
         2、可测试铁路通信控制电缆、路灯电缆、机场信号电缆的各类故障。
         3、可测量长度已知的任何电缆中电波传播的速度。
         4、可测试电力电缆埋设路径及埋设深度。
         显示方式:12.1英寸工业级液晶触摸屏(XP操作平台)

         存储容量:8G

         测试方法:低压脉冲法、冲闪电流法、多次脉冲法
         操作方式:双操作,触摸笔兼触控鼠标操作
         测试距离:不小于30km

         zui短测试距离(盲区):0-5m

         *定点误差:±0.2m

         测试误差:系统误差小于±1%
         多次脉冲产生器:冲击电压≤40KV
         分 辨 率:V/50m;V为传波速度m/μs;软件游标0.10m。
         仪器采样频率:6.25MHz、10MHz、25MHz、50MHz、100MHz、(自适应脉宽)
         电源与功耗:AC 220V±10% 不大于15W   DC 12V(7AH) 不大于20W
         待机时间:可连续使用4小时左右。

         工作条件:温度-20℃~﹢40℃                相对湿度80%。

         路径仪技术指标:
         信号频率:15KHz正弦波                             输出功率:Pomax≥100W
         输出阻抗:Zo=Zc(电缆特性阻率)               震荡方式:断续

         主机重量:9.8kg                                           环境温度:-10℃~+40℃
         外形尺寸:180mm×300mm×400mm     相对湿度:RH≤85%(25℃)

         服务方式及技术:

                               a、3G无线远程同步测控服务;

                                    b、波形邮件传输实时分析服务;

                                    c、直接用户售后2-3次现场测试服务。

         管         理:电 缆埋设路径分布示意图。用户管理区域内所有电缆的资料的详细档案:包括电缆分布图、编号、                            起始位置、埋设深度及时间、电缆介质、接头位置、维修记录、故障产生原因、技术试验报告、电                            缆测试记录等信息。
