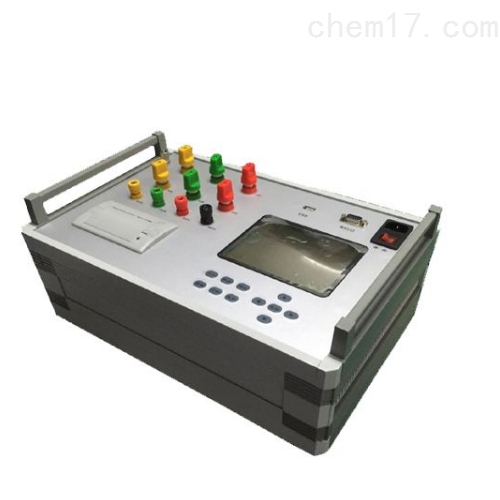

L9103变压器短路阻抗测试系统

L9103变压器短路阻抗测试系统

更新时间: 2020-03-31
浏览次数: 202
报    价: 10000

L9103变压器短路阻抗测试系统适用于现场和实验室条件下对35KV及以上主变压器, 进行低电压短路阻抗的测量,内部采用电压电流同步交流采样及数字信号处理技术,使测量更加准确。

L9103变压器短路阻抗测试系统的详细资料:

L9103变压器短路阻抗测试系统的详细介绍

L9103变压器短路阻抗测试系统适用于现场和实验室条件下对35KV及以上主变压器, 进行低电压短路阻抗的测量,内部采用电压电流同步交流采样及数字信号处理技术,使测量更加准确。

功能特性

◆ 短路阻抗的测量

仪器具有DL/T 1093-2008标准规定的用三相法测量三相变压器短路阻抗的功能,即通过给试品施加三相电源,自动计算出试品的三相短路阻抗,而非给试品施加单相电源,通过继电器切换实现的伪三相测量。

◆ 空、负载损耗的测量

仪器可以测量空、负载损耗,具有频率折算、波形畸变折算功能,即在试验时,施加波形频率有偏差或波形有畸变时也能准确测量出变压器的实际空载损耗;且具有实时角度测量功能,即能实时计算出三相任一角度下的线电压和有效功率。

◆ 分相测量

用于检查三相变压器单相绕组的缺陷或现场无三相电源的情况,分相测试采用单相电源,分别测量出每一组单相数据后,可自动折算成三相的参数。

◆ 零序阻抗的测量

零序阻抗的测量适用于高压侧星形联接带中性点的变压器,仪器可记录零序阻抗、零序电抗、零序电感、阻抗角、零序电阻。

◆ 谐波分析

可显示总畸变率以及八次谐波含有率和柱状图分析。

◆ 现场适用性

面板式高速打印机,宽温高分辨率液晶屏显示,中文菜单操作提示;仪器内部可*存储测试数据400条,并且可以使用U盘存储数据,方便用户导入电脑处理;预留RS232接口。

技术指标

◆ *度      电压、电流:0.2级

 功  率:(0.2≤cosφ≤1) 1.0级

◆ 测量范围    电  压:AC  50V ~ 850V

 电  流:AC  1A~75A

◆ 使用环境    温  度:-10℃~40℃  湿  度:10%~85%无结露
