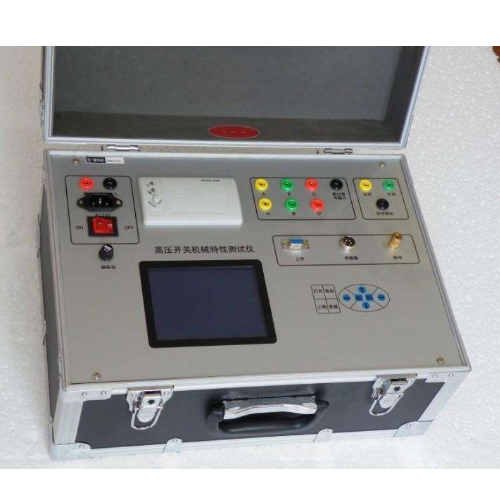

AK566型开关特性测试仪

AK566型开关特性测试仪的详细介绍

产品名称：开关特性测试仪

产品型号：AK566

一、主要特点

  1．主要数据、操作命令中文界面显示

  2．数据、曲线屏幕分时打印数据、波形。

  3．非测试数据不显示（含数据0不显示）

  4．主要数据、操作命令中文界面显示

  5．非动杆测量比例适于V0、V1、V2、V3、V4各项速度定义 。

  6．测试数据可存储、上传电脑。

二、适用对象

   本产品适用于进口、国产各种型号之多油、少油、SF6、真空等高压开关（断路器）的机械特性测试。亦适用于电磁动作类电器（如接触器、继电器等）的时间测试。

三、 测试数据

  1．时间： 固有分闸（合闸）时间

                   分闸（合闸）相内不同期

                   分闸（合闸）相间不同期

                   合闸（分闸）弹跳时间（弹跳次数）

                   合-分时间（金短时间）

  2．速度： 刚分（刚合）速度

                   时间段（行程段或角度段）平均速度

                   分闸（合闸）zui大速度

  3．行程： 动触头行程（开距）

                   接触行程（插入行程）

                   过冲行程

                  反弹行程（幅值）

  4．操作电流特性

  5．低电压动作特性

 备注：弹跳次数、过冲行程、反弹行程（幅值）须在波形上读取，可打印输出。
