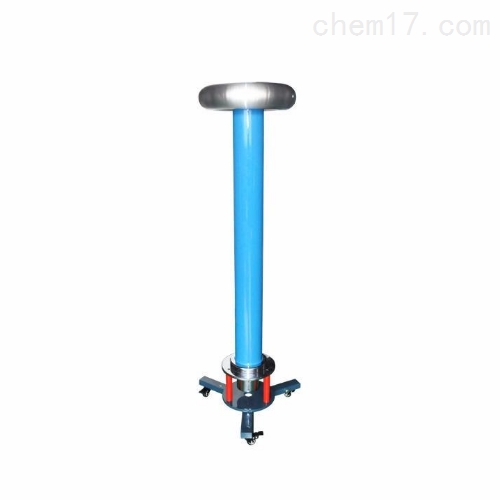

GWC系列冲击弱阻尼电容分压器

GWC系列冲击弱阻尼电容分压器

更新时间: 2020-04-03
浏览次数: 144
报    价: 10000

简单介绍 GWC系列冲击弱阻尼电容分压器。本分压器适用于空气间隙、绝缘子串、套管、电力变压器和互感器等试品进行标准雷电冲击电压全波、标准操作波等冲击电压试验的电压输出时的测量。

GWC系列冲击弱阻尼电容分压器的详细资料:



冲击弱阻尼电容分压器

简单介绍 GWC系列冲击弱阻尼电容分压器。本分压器适用于空气间隙、绝缘子串、套管、电力变压器和互感器等试品进行标准雷电冲击电压全波、标准操作波等冲击电压试验的电压输出时的测量。

产品使用条件

海拔高度:  ≤1500m

环境温度:  -20℃~+40℃

相对湿度:  ≤90%

最.大日温差:25℃

使用环境: 户内

无导电尘埃

接地电阻    ≤0.5Ω

无火灾及爆炸危险

耐震能力:  8级烈度

不含有腐蚀金属和绝缘的气体存在

电源电压的波形为实际正弦波,波形畸变率<5%

产品参数

弱阻尼电容分压器为1节脉冲电容器。阻尼电阻采用多段无感分布式,电容器为无感结构

型号:GDFR-400P

高压臂电容器额定参数

标准雷电波:            ±400kV

标准操作波:            ±350kV

高压臂标称电容量:     400pF

低压臂标称电容量:     0.4uF

分压比                        1000:1

结构型式:油浸可移动式,由顶罩、本体、移动底座组成

冷却方式:油浸自冷

过压能力:在100%额定电压以上,每120秒充放电一次可连续运行,在100%额定电压以下,可连续运行 不应造成电容器任何绝缘损坏。

温升:在正常使用和运行条件下,绕组温升≤65K,油面温升≤55K

绝缘筒表面在加工后涂有绝缘漆且要求此涂层有较强的增水性,以防此绝缘外壳受湿气的影响而改变筒表面的电场分布及降低耐电强度;
